產品概述
脈沖阻尼器又名脈動阻尼器、脈動緩沖器，是消除管路脈動的常用元件，是計量泵必須配備的附件。Lige脈動阻尼
器能夠平滑由計量泵、隔膜泵等容積型泵引起的管路脈動和系統的水錘現象。它由耐腐蝕的隔膜將氣體與管路中的
液體隔離，通過氣室容積的變化平滑管路脈動。
殼體材質:PVC、PP、PVDF、SUS304、SUS316L等。
隔膜材質:PTFE復合、FPM(氟橡膠)、EPDM(三元乙丙)、NBR(丁腈)
功能特點
減小水錘對系統的危害。
減小流速波動的峰值。
保護管路、閥門、接頭不受壓力波動的沖擊。
為計量泵創造良好的工作環境并改善泵的工作性能。
允許系統使用更小的管徑，降低成本。
和背壓閥等配合使用可以使管路的壓力波動接近為零。
降低系統的能耗。
膜片式阻尼器的容積選型
泵的每小時流量+60+泵的每分鐘的沖程次數x15=阻尼器實際所需的Z小容積
即用計量泵(或隔膜泵)每一次沖程的計量能力乘以15就可以得出減少90%脈沖所需要的阻尼器Z小容積。
注:(此計算方式適用于單頭脈沖型泵體，多頭泵另議。)
工作原理
根據玻義耳定律P,V,=P2V2,氣體的體積與氣體的壓強成反比，通過改變氣體的體積來平滑管路脈動。對于流速有
正弦曲線性的系統作用，波峰時:氣室體積變小，脈沖阻尼器吸收多余的流量液體;波谷時:氣室體積變大，釋放
存儲的液體，從而達到平滑脈動的效果。

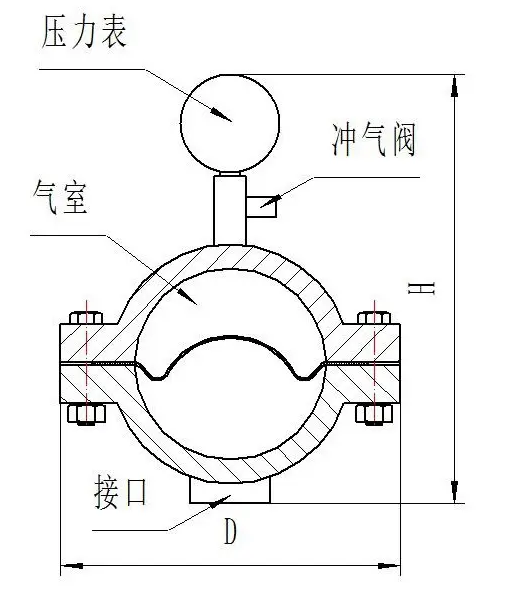

結構圖
